GRANDVIEW SCREEN

手動巻き上げタイプ GSR

vgp2010_47x40 aspectfree39x40 手動巻き上げタイプ 80 / 100 / 120型
80HD / 100HD / 120HD型
グランヴュー
ホワイト

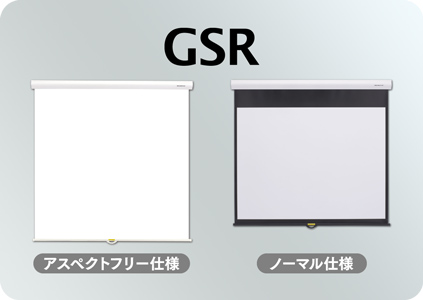

aspectfree_gsr2

特長

スムースオペレーション
スクリーン引き下げ時:
止めたい位置でロックがかかるフリーストップ機構
スクリーン巻き上げ時:
ゆっくりしたスピードで巻き上がるスローアップ機構
gsrhandle引き下げハンドル

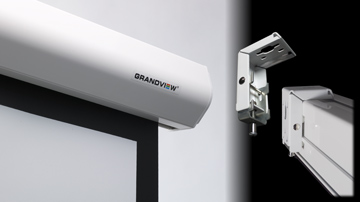

洗練されたデザイン/簡単設置
Grandview ケース
シアタールーム、会社の会議室など設置場所を選ばない洗練されたケースデザイン。
ホワイトマットスクリーン(生地)搭載
光学特性
光沢を抑えたスクリーン生地「ホワイトマット」はしっとりとした映像を再現。スクリーンに対して斜め位置でも映像の明るさの落ち込みが少なくワイドな視聴エリアを提供します。

資料

図面

外観詳細図
AF (アスペクトフリー)
GSR-80AFW
外観詳細図 (117KB/PDF)
外観詳細図 (249KB/ZIP 圧縮 DXF)
GSR-100AFW
外観詳細図 (117KB/PDF)
外観詳細図 (302KB/ZIP 圧縮 DXF)
GSR-120AFW
外観詳細図 (117KB/PDF)
外観詳細図 (248KB/ZIP 圧縮 DXF)
NTSC (4:3)
GSR-80W
外観詳細図 (104KB/PDF)
外観詳細図 (308KB/ZIP 圧縮 DXF)
GSR-100W
外観詳細図 (104KB/PDF)
外観詳細図 (308KB/ZIP 圧縮 DXF)
GSR-120W
外観詳細図 (104KB/PDF)
外観詳細図 (308KB/ZIP 圧縮 DXF)
HD (16:9)
GSR-80HDW
外観詳細図 (104KB/PDF)
外観詳細図 (312KB/ZIP 圧縮 DXF)
GSR-100HDW
外観詳細図 (104KB/PDF)
外観詳細図 (308KB/ZIP 圧縮 DXF)
GSR-120HDW
外観詳細図 (104KB/PDF)
外観詳細図 (308KB/ZIP 圧縮 DXF)

カタログ

マニュアル

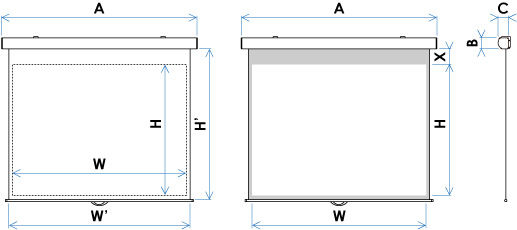

スクリーン概要

gsrdraw01 gsr_screenbox


GRANDVIEWは輸入商品のため、予告なしに仕様変更の発生する場合があります。

※詳細寸法等は、外観詳細図 · カタログでご確認ください。

アスペクトフリー

単位:m/m; kg
イメージエリア
W × H
トータルエリア
W’ × H’
外形寸法
A × B × C
重量
80AF 1771 × 1219 1831 × 1900 1909 × 100 × 90 10.4
100AF 2214 × 1524 2314 × 2300 2385 × 100 × 90 13.0
120AF 2656 × 1829 2756 × 2300 2828 × 100 × 90 17.0
天井埋め込みボックス
単位:m/m
スクリーン 推奨天井埋め込み
ボックス
価格 推奨天井埋め込みボックス内寸
D × E × F
80AF SCB-1321 ¥60,000 2100 × 141 × 126
100AF SCB-1325 ¥64,000 2500 × 141 × 126
120AF SCB-1330 ¥76,000 3000 × 141 × 126

NTSCサイズ (4:3)

単位:m/m; kg
サイズ 型番 有効画面サイズ
W × H
最大外形寸法
A × B × C
上黒マスク
X
重量
80型 GSR-80W 1626 × 1219 1747 × 100 × 90 500 9.2
100型 GSR-100W 2032 × 1524 2201 × 100 × 90 450 12.3
120型 GSR-120W 2438 × 1829 2609 × 100 × 90 300 14.8
天井埋め込みボックス
単位:m/m
スクリーン 推奨天井埋め込み
ボックス
価格 推奨天井埋め込みボックス内寸
D × E × F
80型 SCB-1319 ¥58,000 1900 × 141 × 126
100型 SCB-1324 ¥64,000 2400 × 141 × 126
120型 SCB-1328 ¥69,000 2800 × 141 × 126

HDサイズ (16:9)

単位:m/m; kg
サイズ 型番 有効画面サイズ
W × H
最大外形寸法
A × B × C
上黒マスク
X
重量
80型 GSR-80HDW 1771 × 996 1909 × 100 × 90 600 10.4
100型 GSR-100HDW 2214 × 1245 2385 × 100 × 90 600 13.0
120型 GSR-120HDW 2657 × 1494 2828 × 100 × 90 600 17.0
天井埋め込みボックス
単位:m/m
スクリーン 推奨天井埋め込み
ボックス
価格 推奨天井埋め込みボックス内寸
D × E × F
80型 SCB-1321 ¥60,000 2100 × 141 × 126
100型 SCB-1325 ¥64,000 2500 × 141 × 126
120型 SCB-1330 ¥76,000 3000 × 141 × 126

Easy Installation

付属のL型金具を天井または壁面にしっかりとねじ止め固定します。

l_bracket 取付け(1)

バックロック用のねじを緩めておいてから、L型金具のツメをスクリーン背面のスリットに合わせて、下方に引き下げます。

取付け(2)

バックロック固定用のネジを締め込むと、スクリーン全体が持ち上がり、L型金具と密着して固定されます。

取付け(3)
取付作業概略(ムービー)

価格一覧

アスペクトフリー AF

消費税込み価格メーカー希望小売価格、カッコ内税別価格になります。
サイズ 型番 価格
80型 GSR-80AFW ¥58,800 (¥56,000)
100型 GSR-100AFW ¥73,500 (¥70,000)
120型 GSR-120AFW ¥88,200 (¥84,000)

NTSCサイズ (4:3)

消費税込み価格メーカー希望小売価格、カッコ内税別価格になります。
サイズ 型番 価格
80型 GSR-80W ¥57,750 (¥55,000)
100型 GSR-100W ¥66,150 (¥63,000)
120型 GSR-120W ¥79,800 (¥76,000)

HDサイズ (16:9)

消費税込み価格メーカー希望小売価格、カッコ内税別価格になります。
サイズ 型番 価格
80HD型 GSR-80HDW ¥58,800 (¥56,000)
100HD型 GSR-100HDW ¥73,500 (¥70,000)
120HD型 GSR-120HDW ¥88,200 (¥84,000)

スクリーンはホワイトマット仕様となります。
