GRANDVIEW シリーズ
電動タイプ GEA / GEA-RC
 |
 |
 大型対応 |
GRANDVIEW ホワイト |

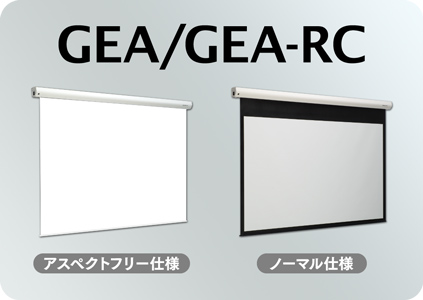

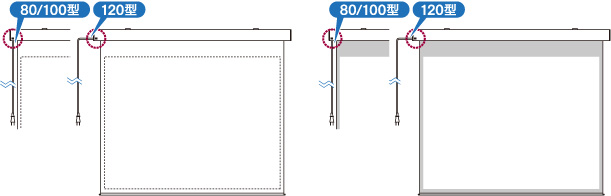

アスペクトフリー120AF型は、スクリーン下部のパイプが黒色仕様となります。
特長
GRANDVIEW 電動タイプ GEA は、「優れた操作性」「洗練されたデザイン」「簡単設置」を特長とした、高機能タイプの電動スクリーンです。
GEA-RC タイプはリレーユニットを内蔵した接点制御対応モデルです。
優れた操作性
赤外線ワイヤレスリモコンを標準装備しています (GEA)。
- ワイヤレスコントローラーと受光部を内蔵
- 離れた位置からリモコン送信機で簡単操作
- 〈写真1〉はリモコン送信機と予備の延長受光部
接点制御用 リレーユニットを標準装備しています (GEA-RC)。
オプションとして接点制御用壁埋め込みスイッチ GSW-1 〈写真2〉の設定があります
洗練されたデザイン
繊細な曲線のスマートなケースデザインで、シアタールームやお洒落なオフィス空間を演出します。
- 軽量なアルミ製プロテクターケースを採用
- 部屋の内装と調和するホワイトカラーケースを採用
簡単設置
始めに付属のL型取付金具だけを天井や壁に取り付け、その後でスクリーンケース（本体）をはめ込み固定する方式。スクリーンを片手で押さえながら固定ねじを止めるといった、作業の負担を軽減しています。
スクリーン生地にホワイトマット採用
- グランヴューホワイト(ピークゲイン 1.0±10%)
- 広い視野角とナチュラルでしっとりとした映像を再現
- 写真 1 赤外線リモコン
- GEA 標準付属品
- 写真 2 壁埋め込みスイッチ GSW-1
- GEA-RC 接点制御用オプション
- メーカー希望小売価格 ¥9,450 (税別 ¥9,000)
- L型ブラケット
- 80〜120型用標準付属品
- シーリングマウントブラケット SMB-3
- 120型用オプション/150型・170型用標準付属品 (天井取り付け用)
- メーカー希望小売価格 ¥8,400 (税別 ¥8,000)
- シーリングマウントブラケット SMB-4
- 80〜100型用オプション (天井取り付け用)
- メーカー希望小売価格 ¥5,040 (税別 ¥4,800)
資料
図面
モデル別外観詳細図
AF (アスペクトフリー)
- 80型
- GEA-80AFW 外観詳細図 (135KB/PDF)
- GEA-80AFW 外観詳細図 (418KB/ZIP 圧縮 DXF)
- GEA-RC80AFW 外観詳細図 (139KB/PDF)
- GEA-RC80AFW 外観詳細図 (422KB/ZIP 圧縮 DXF)
- 100型
- GEA-100AFW 外観詳細図 (135KB/PDF)
- GEA-100AFW 外観詳細図 (344KB/ZIP 圧縮 DXF)
- GEA-RC100AFW 外観詳細図 (135KB/PDF)
- GEA-RC100AFW 外観詳細図 (422KB/ZIP 圧縮 DXF)
- 120型
- GEA-120AFW 外観詳細図 (168KB/PDF)
- GEA-120AFW 外観詳細図 (659KB/ZIP 圧縮 DXF)
- GEA-RC120AFW 外観詳細図 (168KB/PDF)
- GEA-RC120AFW 外観詳細図 (664KB/ZIP 圧縮 DXF)
NTSC (4:3)
- 80型
- GEA-80W 外観詳細図 (80KB/PDF)
- GEA-80W 外観詳細図 (404KB/ZIP 圧縮 DXF)
- GEA-RC80W 外観詳細図 (92KB/PDF)
- GEA-RC80W 外観詳細図 (408KB/ZIP 圧縮 DXF)
- 100型
- GEA-100W 外観詳細図 (88KB/PDF)
- GEA-100W 外観詳細図 (404KB/ZIP 圧縮 DXF)
- GEA-RC100W 外観詳細図 (88KB/PDF)
- GEA-RC100W 外観詳細図 (408KB/ZIP 圧縮 DXF)
- 120型
- GEA-120W 外観詳細図 (100KB/PDF)
- GEA-120W 外観詳細図 (644KB/ZIP 圧縮 DXF)
- GEA-RC120W 外観詳細図 (104KB/PDF)
- GEA-RC120W 外観詳細図 (648KB/ZIP 圧縮 DXF)
- 150型
- GEA-150W 外観詳細図 (52KB/PDF)
- GEA-150W 外観詳細図 (192KB/ZIP 圧縮 DXF)
- GEA-RC150W 外観詳細図 (52KB/PDF)
- GEA-RC150W 外観詳細図 (196KB/ZIP 圧縮 DXF)
HD (16:9)
- 80型
- GEA-80HDW 外観詳細図 (88KB/PDF)
- GEA-80HDW 外観詳細図 (404KB/ZIP 圧縮 DXF)
- GEA-RC80HDW 外観詳細図 (92KB/PDF)
- GEA-RC80HDW 外観詳細図 (408KB/ZIP 圧縮 DXF)
- 100型
- GEA-100HDW 外観詳細図 (88KB/PDF)
- GEA-100HDW 外観詳細図 (404KB/ZIP 圧縮 DXF)
- GEA-RC100HDW 外観詳細図 (92KB/PDF)
- GEA-RC100HDW 外観詳細図 (408KB/ZIP 圧縮 DXF)
- 120型
- GEA-120HDW 外観詳細図 (100KB/PDF)
- GEA-120HDW 外観詳細図 (644KB/ZIP 圧縮 DXF)
- GEA-RC120HDW 外観詳細図 (104KB/PDF)
- GEA-RC120HDW 外観詳細図 (648KB/ZIP 圧縮 DXF)
- 150型
- GEA-150HDW 外観詳細図 (52KB/PDF)
- GEA-150HDW 外観詳細図 (188KB/ZIP 圧縮 DXF)
- GEA-RC150HDW 外観詳細図 (52KB/PDF)
- GEA-RC150HDW 外観詳細図 (192KB/ZIP 圧縮 DXF)
- 170型
- GEA-170HDW 外観詳細図 (52KB/PDF)
- GEA-170HDW 外観詳細図 (188KB/ZIP 圧縮 DXF)
- GEA-RC170HDW 外観詳細図 (52KB/PDF)
- GEA-RC170HDW 外観詳細図 (192KB/ZIP 圧縮 DXF)
カタログ
マニュアル
- GEA-80/100/80HD/100HD 取り扱い設置説明書 (1.8MB/PDF)
- GEA-120/120HD 取り扱い設置説明書 (1.2MB/PDF)
- GEA-150/150HD/170HD 取り扱い設置説明書 (819KB/PDF)
- GEA-RC80/100/80HD/100HD 取り扱い設置説明書 (1.1MB/PDF)
- GEA-RC120/120HD 取り扱い設置説明書 (831KB/PDF)
- GEA-RC150/150HD/170HD 取り扱い設置説明書 (614KB/PDF)
スクリーン概要
GRANDVIEWは輸入商品のため、予告なしに仕様変更の発生する場合があります。
※詳細寸法等は、外観詳細図 · カタログでご確認ください。
GEA-AF/GEA-RC-AF 共通

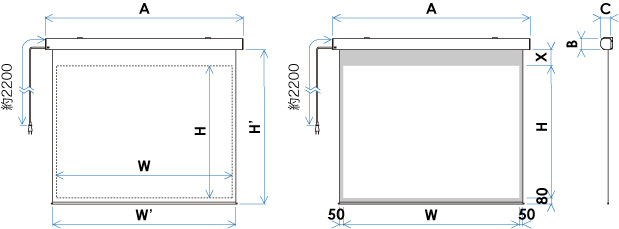

| 型 | イメージエリア W × H |
トータルエリア W’ × H’ |
外形寸法 A × B × C |
重量 | 消費電力 |
|---|---|---|---|---|---|
| 80AF | 1771 × 1219 | 1831 × 1900 | 2019 × 100 × 90 | 9.8 | 80 |
| 100AF | 2214 × 1524 | 2314 × 2300 | 2463 × 100 × 90 | 11.6 | 80 |
| 120AF | 2656 × 1829 | 2756 × 2300 | 2956 × 143 × 135 | 21.4 | 80 |
天井埋め込みボックス
| スクリーン | 推奨天井埋め込み ボックス |
価格 | 推奨天井埋め込みボックス内寸 D × E × F |
|---|---|---|---|
| 80AF | SCB-1322 | ¥60,000 | 2200 × 141 ¥ 126 |
| 100AF | SCB-1327 | ¥ 67,000 | 2700 × 141 × 126 |
| 120AF | TEB-2032 | ¥ 118,000 | 3200 × 189 × 195 |
GEA/GEA-RC 共通 NTSCサイズ (4:3)
| 型 | スクリーンサイズ W × H |
外形寸法 A × B × C |
上黒マスク長 X |
重量 | 消費電力 |
|---|---|---|---|---|---|
| 80型 | 1626 × 1219 | 1875 × 100 × 90 | 600 | 9.5 | 80 |
| 100型 | 2032 × 1524 | 2279 × 100 × 90 | 600 | 11.3 | 80 |
| 120型 | 2438 × 1829 | 2738 × 143 × 135 | 600 | 20.5 | 80 |
| 150型 | 3048 × 2286 | 3350 × 143 × 135 | 600 | 29.6 | 105 |
天井埋め込みボックス
| スクリーン | 推奨天井埋め込み ボックス |
価格 | 推奨天井埋め込みボックス内寸 D × E × F |
|---|---|---|---|
| 80型 | SCB-1321 | ¥ 60,000 | 2100 × 141 × 126 |
| 100型 | SCB-1325 | ¥ 64,000 | 2500 × 141 × 126 |
| 120型 | TEB-2030 | ¥ 118,000 | 3000 × 189 × 195 |
| 150型 | TEB-2036 | ¥ 132,000 | 3600 × 189 × 195 |
GEA/GEA-RC 共通 HDサイズ (16:9)
| 型 | スクリーンサイズ W × H |
外形寸法 A × B × C |
上黒マスク長 X |
重量 | 消費電力 |
|---|---|---|---|---|---|
| 80型 | 1711 × 996 | 2019 × 100 × 90 | 600 | 9.8 | 80 |
| 100型 | 2214 × 1245 | 2463 × 100 × 90 | 600 | 11.6 | 80 |
| 120型 | 2656 × 1494 | 2956 × 143 × 135 | 600 | 21.4 | 80 |
| 150型 | 3320 × 1868 | 3620 × 143 × 135 | 600 | 34.3 | 155 |
| 170型 | 3763 × 2117 | 4063 × 143 × 135 | 600 | 39.4 | 235 |
天井埋め込みボックス
| スクリーン | 推奨天井埋め込み ボックス |
価格 | 推奨天井埋め込みボックス内寸 D × E × F |
|---|---|---|---|
| 80型 | SCB-1322 | ¥ 60,000 | 2200 × 141 × 126 |
| 100型 | SCB-1327 | ¥ 67,000 | 2700 × 141 × 126 |
| 120型 | TEB-2032 | ¥ 118,000 | 3200 × 189 ¥ 195 |
| 150型 | TEB-2039 | ¥ 132,000 | 3900 × 189 ¥ 195 |
| 170型 | TEB-2043 | ¥ 142,000 | 4300 × 189 ¥ 195 |
GEA 価格表
アスペクトフリー
| サイズ | 型番 | 価格 |
|---|---|---|
| 80型 | GEA-80AFW | ¥ 138,000 |
| 100型 | GEA-100AFW | ¥ 148,000 |
| 120型 | GEA-120AFW | ¥ 188,000 |
NTSCサイズ (4:3)
| サイズ | 型番 | 価格 |
|---|---|---|
| 80型 | GEA-80W | ¥138,000 ¥144,900 |
| 100型 | GEA-100W | ¥148,000 ¥155,400 |
| 120型 | GEA-120W | ¥188,000 ¥197,400 |
| 150型 | GEA-150W | ¥288,000 ¥302,400 |
ハイビジョンサイズ (16:9)
| サイズ | 型番 | 価格 |
|---|---|---|
| 80型 | GEA-80HDW | ¥128,000 ¥134,400 |
| 100型 | GEA-100HDW | ¥138,000 ¥144,900 |
| 120型 | GEA-120HDW | ¥178,000 ¥186,900 |
| 150型 | GEA-150HDW | ¥288,000 ¥302,400 |
| 170型 | GEA-170HDW | ¥328,000 ¥344,400 |
GEA-RC 価格表
NTSCサイズ (4:3)
| サイズ | 型番 | 価格 |
|---|---|---|
| 80型 | GEA-RC80W | ¥137,000 ¥144,900 |
| 100型 | GEA-RC100W | ¥147,000 ¥155,400 |
| 120型 | GEA-RC120W | ¥187,000 ¥197,400 |
| 150型 | GEA-RC150W | ¥287,000 ¥302,400 |
ハイビジョンサイズ (16:9)
| サイズ | 型番 | 価格 |
|---|---|---|
| 80型 | GEA-RC80HDW | ¥127,000 ¥134,400 |
| 100型 | GEA-RC100HDW | ¥137,000 ¥144,900 |
| 120型 | GEA-RC120HDW | ¥177,000 ¥186,900 |
| 150型 | GEA-RC150HDW | ¥287,000 ¥302,400 |
| 170型 | GEA-RC170HDW | ¥327,000 ¥344,400 |
オプション
- 壁埋め込みスイッチ GSW-1
- ¥9,000/税別(¥9,450/税込み)
- ※ GEA-RC モデルには標準で付属します
スクリーンはホワイトマット仕様となります。
