アルミ天井埋込スクリーンボックス
Stylist 天井埋め込みスクリーンボックス SCB
概要

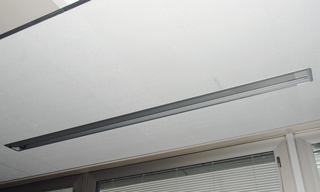

洗練のデザイン
スリムでスマートな外観にこだわり、天井面に露出する化粧枠、目隠しのボックスドアも含めすべてに段差なくフラットで、かつ柔らかな曲面を多用した、従来のスクリーンボックスには無い高品位な仕上がりを目指しました。
また、ボックスのボディはアルミ押し出し成形のため、3m超の最大サイズまで全機種一体型で継ぎ目がありません。インテリア部材としての高級感があり、天井面にも違和感を与えないマットシルバー仕上げとしています。
実用新案登録 (3148925号)
特色塗装も可能です。お問い合わせください。
汎用性
断面寸法130×150mm のスマートな本体は当社の Stylist や TEO シリーズ、GRANDVIEW シリーズはもちろんのこと、120HD クラスまでの他社スクリーン（ケース寸法が100mm 角前後のもの）をも収納できる汎用性をもっています。
レール構造
様々なスクリーンの取付を可能にしているのは、ボックス内部の天面に配置された6本のレール。ここに M4 のボルト頭部をはめ込んでスライドさせることで、ボックス本体にドリルで穴あけ加工などすること無く各種スクリーンの取り付けブラケットを固定できます。
作業性
- ボックスボディ
- サイドパネル
- ボックスドア
ボディがアルミ押し出し成形のモノコック(一体）構造である SCB スクリーンボックスは従来品と比較して剛性があり取り扱いが容易、しかも取付現場にて2分割／3分割された部材を組み立ててから取り付けるという従来品の手順が不要で、開梱してすぐに取付作業に入れます。
サイドパネル
ボックス両サイドのパネルはノブネジで簡単に内側から外せる構造となっています（実用新案取得）。ボックスを天井面に設置した後からでも、パネルを外せばボックス上面のレールにボルトを通してスクリーンの取り付け金具を仕込んだり、各種線材の配線やスクリーンのメンテナンスなどの作業を、天井裏に上がること無く行えます。
サイドパネルは白いノブネジ4点で固定されています

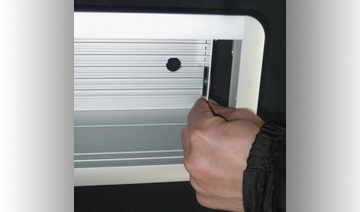

ノブネジは工具を使わず、手で緩めるられます

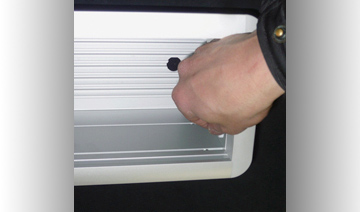

4箇所のネジを外します

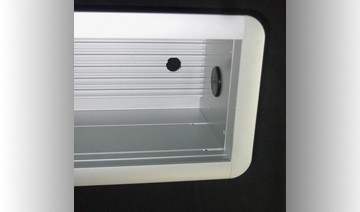

サイドパネルが内側にはずれます

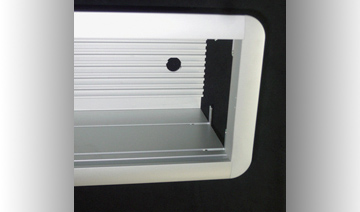

室内からボックスの裏側、天井内にアクセスできます

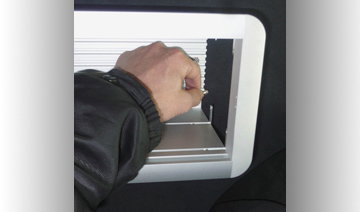

スクリーンの取り付けブラケット固定ボルトをレールにセットします

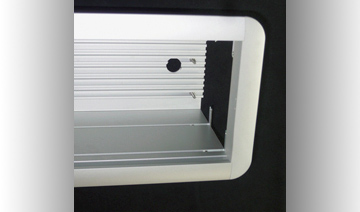

ボルトをスライドさせ、任意の位置にブラケットを固定します
高級感を演出するボックスドア

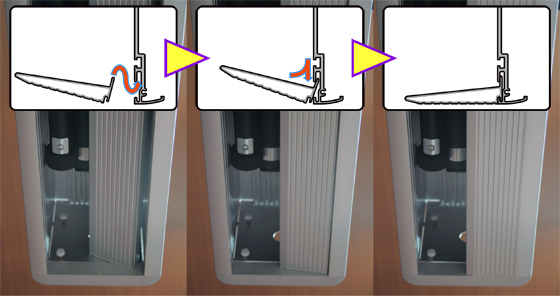

ボックスの化粧枠に一体感をもって溶け込む、キャラクターラインが印象的なボックスドアは、贅沢に中空立体構造の押し出し材を採用。軽量でありながら従来品（板状の部材）のように経時変化で自重による中だるみが発生しにくくなっています。
また、ボックス本体のドア取り付け溝は両側に配置されているので、必要に応じて簡単に向きを変更できます。
シンメトリカルデザイン
サイドパネルは両側とも電動スクリーン用の配線ケーブル孔（30φ の通線穴）があらかじめ開口済み（簡単に外れるキャップを付けて出荷）。
ボックスは断面形状が完全にシンメトリカルなデザインで、ボックスドアをどちらの方向にもセットできるので、スクリーンの電源コードの取り出し方向やボックス自体の左右の方向などは一切気にせずに取り付け作業を行えます。特殊な逆巻きスクリーンもドアを前後反転するだけでセットできます。
目地浮きの微調整も
ボックスには左右2点の吊りボルト用にあらかじめ開口がされています。これを利用した2点吊り施工なら、万一天井ボードとボックス化粧枠との間に僅かな隙間が発生した場合でも、両サイドパネルを取り外し、開口部から天井内の吊りボルト固定ナットにアクセスできるため、簡単に修正が可能です。わざわざ天井に上がる必要がありません。
