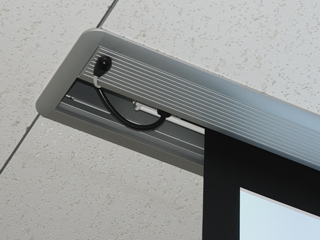

天井埋込スクリーンボックス
Stylist 天井埋め込みスクリーンボックス SCB
概要
- デザインと使い勝手にこだわった天井埋め込みボックス（スリムタイプ）
- スクリーンをすっきり天井内に収納するためのスクリーンボックス
- 内寸141mm × 126mm（高さ × 奥行き）のスリムデザイン
- Stylist/TEO/GRANDVIEW の各シリーズスクリーンを始め、100mm角程度までのサイズなら他社スクリーンも収納可能（取付方法により収納できない製品もあります）
- 現場施工時、組み立ての必要がないモノコック構造
- シンメトリカルデザインでボックスの向きを気にすること無く施工、変更も自由
- 取付後でもボックス内のサイドパネルを外し高さ＝天井面への密着度の微調整が可能（2カ所吊りの場合／天井裏の作業が不要）
- 電動スクリーン用の配線ケーブル孔 (φ30) を標準装備
- ケースカラー：つや消しのマットシルバー（特色塗装もオーダー可能）
SCB 商品ページ
SCB の詳しい紹介・仕様・価格などはこちらのページへ
TAB アルミスクリーンボックス（150mm角タイプ）
概要
- 設置環境の内装を損なわない天井埋込スクリーンボックス
- 軽量で、精度／強度に優れたアルミ製
- ケースカラー: シルバー（特色塗装のオーダーも承りますのでお問い合わせください）
資料
図面
- 寸法一覧図
- [TAB] アルミ天井埋込スクリーンボックス外観基本図 (70KB/PDF)
カタログ
- プロフェッショナルスクリーンシステムカタログ スクリーン関連オプション抜粋 (2.1MB/PDF)
スクリーン対応表
| モデル | 価格 | BOX 内寸 W × H × D (mm) |
対応スクリーン | |
|---|---|---|---|---|
| NTSC (4:3) | HD (16:9) | |||
| TAB-1518 | ¥55,000 | 1800 × 150 × 150 | TSR-70/TSL-70 | |
| TAB-1519 | ¥62,000 | 1900 × 150 × 150 | GSR-80 | |
| TAB-1520 | ¥62,000 | 2000 × 150 × 150 | TSR-80/TSL-80/ TGE-70/KSR-80ECO |
|
| TAB-1521 | ¥62,000 | 2100 × 150 × 150 | GEA-80/GEA-RC80 | TSR-80HD/GSR-80HD |
| TAB-1522 | ¥73,000 | 2200 × 150 × 150 | TGE-80/SS-80/ SE-80/SES-80/ SE-RC80 |
GEA-80HD/GEA-RC80HD/ TSL-80HD |
| TAB-1523 | ¥73,000 | 2300 × 150 × 150 | SS-80HD/SE-80HD/ SES-80HD/SE-RC80HD |
|
| TAB-1524 | ¥78,000 | 2400 × 150 × 150 | GSR-100/TSR-100/ TSL-100/KSR-100ECO |
TSR-90HD/TSL-90HD/ TGE-80HD |
| TAB-1525 | ¥78,000 | 2500 × 150 × 150 | GEA-100/GEA-RC100 | GSR-100HD |
| TAB-1526 | ¥78,000 | 2600 × 150 × 150 | TGE-100/SS-100/ SE-100/SES-100/ SE-RC100 |
TSR-100HD/TSL-100HD/ TGE-90HD |
| TAB-1527 | ¥78,000 | 2700 × 150 × 150 | GEA-100HD/GEA-RC100HD/ SS-100HD/SE-100HD/ SES-100HD/SE-RC100HD |
|
| TAB-1528 | ¥86,000 | 2800 × 150 × 150 | TSR-120/TSL-120/ GSR-120 |
TSR-110HD/TSL-110HD/ TGE-100HD |
| TAB-1530 | ¥97,000 | 3000 × 150 × 150 | SS-120/SE-120/ SES-120/SE-RC120 |
TSR-120HD/GSR-120HD |
| TAB-1531 | ¥97,000 | 3100 × 150 × 150 | TGE-120 | TSL-120HD/TGE-110HD |
| TAB-1532 | ¥97,000 | 3200 × 150 × 150 | SS-120HD/SE-120HD/ SES-120HD/SE-RC120HD |
|
| TAB-1533 | ¥97,000 | 3300 × 150 × 150 | TGE-120HD | |
| TAB-1534 | ¥97,000 | 3400 × 150 × 150 | TSL-150 | |
| TAB-1537 | ¥97,000 | 3700 × 150 × 150 | TSL-150HD | |
| TAB-1538 | ¥97,000 | 3800 × 150 × 150 | TSL-170 | |
TEB アルミスクリーンボックス（200mm角タイプ）
概要
- 設置環境の内装を損なわない天井埋込スクリーンボックス
- 軽量で、精度／強度に優れたアルミ製
- ケースカラー: シルバー（特色塗装のオーダーも承りますのでお問い合わせください）
資料
図面
- 寸法一覧図
- [TEB] アルミ天井埋込スクリーンボックス外観基本図 (78KB/PDF)
カタログ
- プロフェッショナルスクリーンシステムカタログ スクリーン関連オプション抜粋 (2.1MB/PDF)
スクリーン対応表
| モデル | 価格 | BOX 内寸 W × H × D (mm) |
対応スクリーン | |
|---|---|---|---|---|
| NTSC (4:3) | HD (16:9) | |||
| TEB-2020 | ¥84,000 | 2000 × 189 × 195 | TEA-70 | |
| TEB-2022 | ¥84,000 | 2200 × 189 × 195 | TEA-80 | |
| TEB-2023 | ¥84,000 | 2300 × 189 × 195 | TEA-80HD | |
| TEB-2025 | ¥89,000 | 2500 × 189 × 195 | TEA-90HD | |
| TEB-2026 | ¥89,000 | 2600 × 189 × 195 | TEA-100 | |
| TEB-2028 | ¥100,000 | 2800 × 189 × 195 | TEA-100HD | |
| TEB-2030 | ¥118,000 | 3000 × 189 × 195 | TEA-120/GEA-120/ GEA-RC120 |
TEA-110HD |
| TEB-2032 | ¥118,000 | 3200 × 189 × 195 | TEA-120HD/GEA-120HD/ GEA-RC120HD |
|
| TEB-2034 | ¥118,000 | 3400 × 189 × 195 | TSR-150 | |
| TEB-2036 | ¥132,000 | 3600 × 189 × 195 | TEA-150/GEA-150/ GEA-RC150/TGE-150 |
|
| TEB-2037 | ¥132,000 | 3700 × 189 × 195 | TSR-150HD | |
| TEB-2038 | ¥132,000 | 3800 × 189 × 195 | TSR-170 | |
| TEB-2039 | ¥132,000 | 3900 × 189 × 195 | TGE-150HD/TEA-150HD/ GEA-150HD/GEA-RC150HD |
|
| TEB-2040 | ¥142,000 | 4000 × 189 × 195 | TEA-170/TGE-170 | |
| TEB-2043 | ¥142,000 | 4300 × 189 × 195 | TEA-170HD/GEA-170HD/ GEA-RC170HD |
|
| TEB-2044 | ¥142,000 | 4400 × 189 × 195 | TGE-170HD | |
| TEB-2047 | ¥168,000 | 4700 × 189 × 195 | TEA-200 | |
| TEB-2048 | ¥168,000 | 4800 × 189 × 195 | TGE-200 | |
| TEB-2051 | ¥168,000 | 5100 × 189 × 195 | TGE-200HD | |
| TEB-2052 | ¥210,000 | 5200 × 189 × 195 | TEA-200HD | |
| TEB-2058 | ¥210,000 | 5800 × 189 × 195 | TGE-250 | |
