Stylist プロジェクター取り付け金具 SPCM



spcma_252x264 spcm_252x264

実用新案第3148908号 学校ICT環境整備事業への対応

特長

スタイリッシュなデザインで設置も簡単

機種変更やメンテナンスも考え抜いたかたち

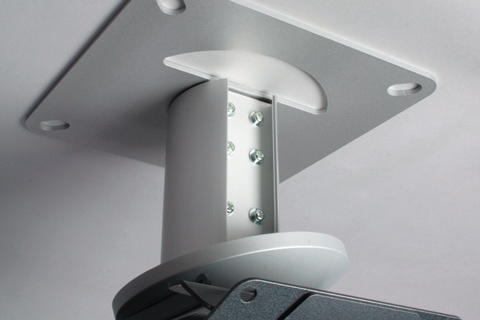

スタイリッシュなデザイン

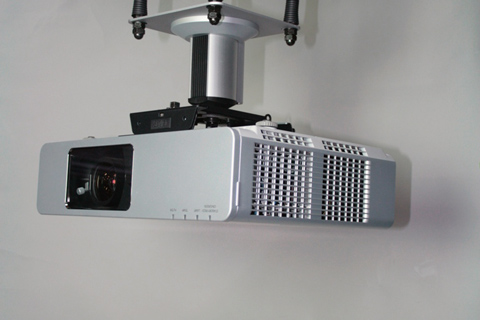

SPCM

インテリアに溶け込むスタイリッシュなデザイン。マットシルバー仕上げのアルミの質感と柔らかな曲面が、従来のマウントにはない洗練された雰囲気を生み出し、商業施設などのデザインされた空間でもデザイン家具や照明にすっきり調和します。

実用新案登録(3148908号)

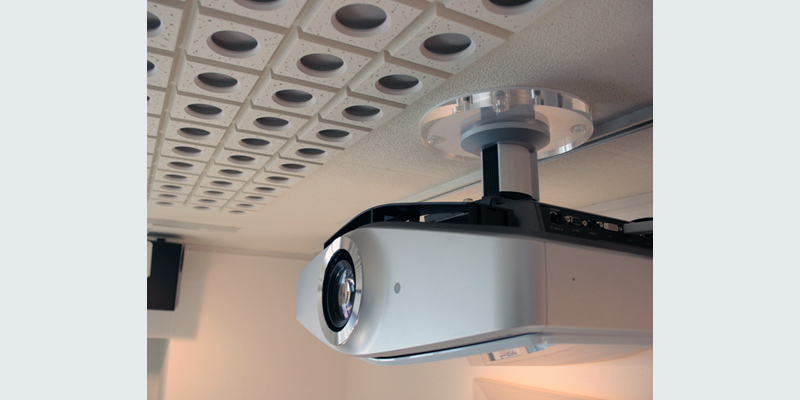

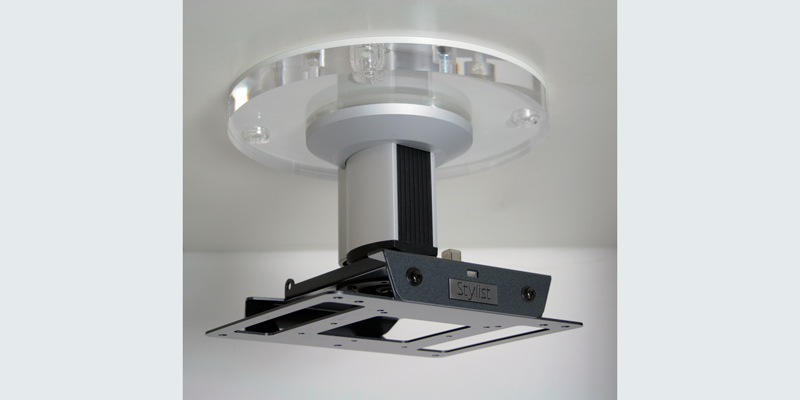

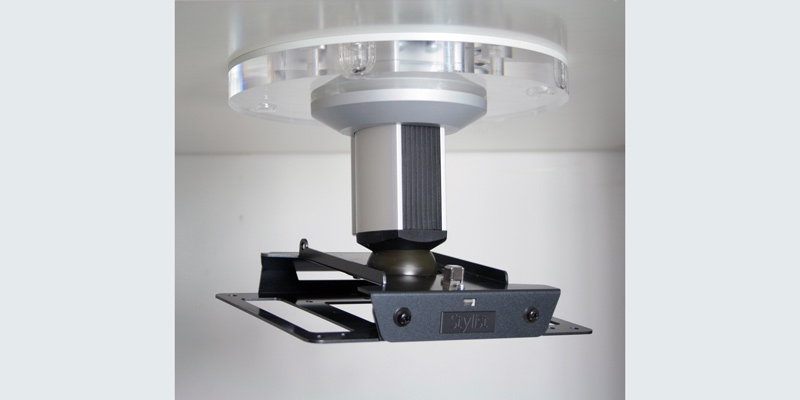

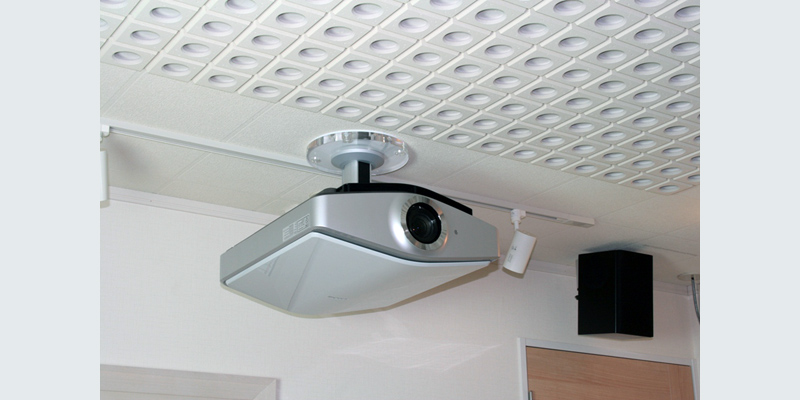

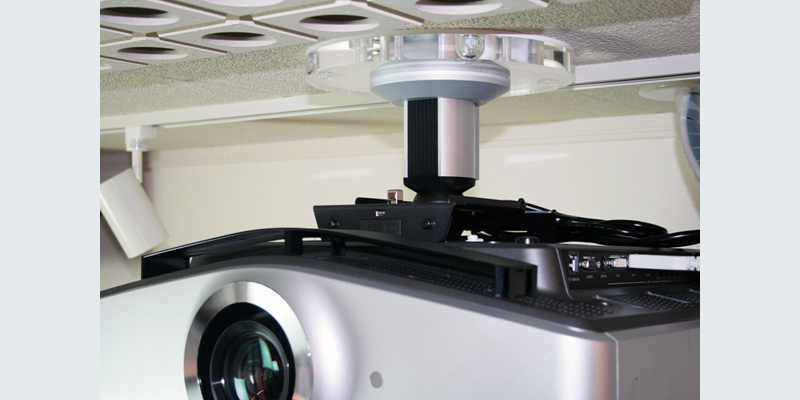

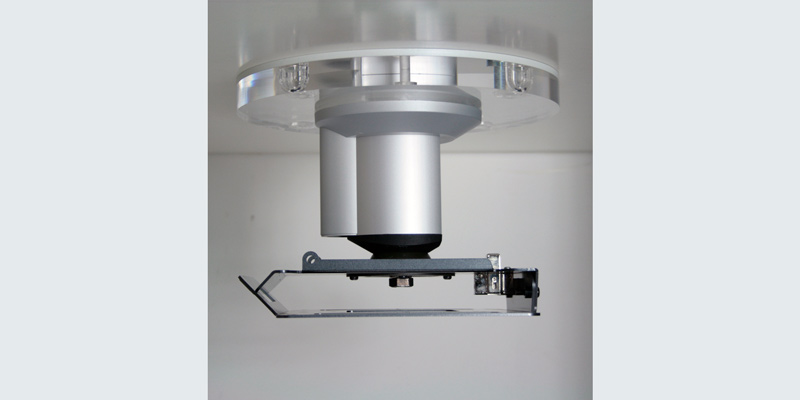

SPCM-A

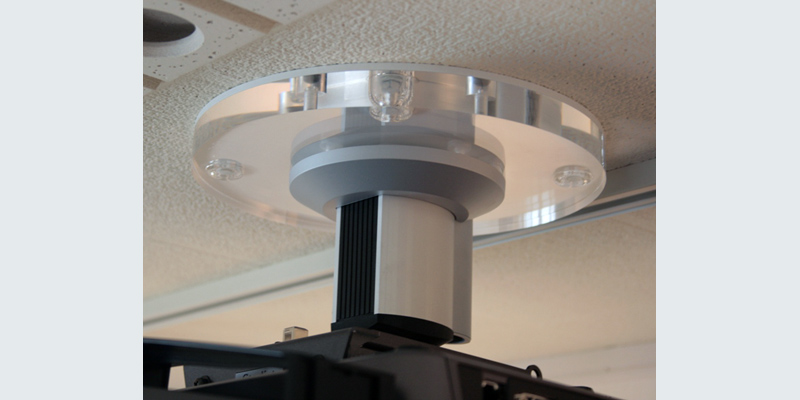

SPCMの使いやすさはそのままで、天井に取り付けた時の美観をより重視したアクリルタイプ



簡単なインストールと調整機構

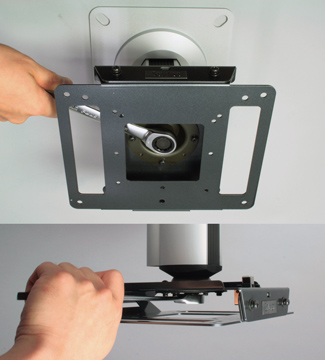

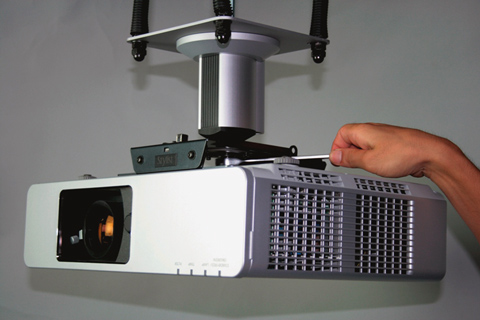

ラッチ機構によるワンタッチ着脱

「プロジェクターをスイングしてカチッ」:プロジェクターの取付が数秒で可能になりました。

ここまで簡単なら;

といった運用が気軽に実現できます。もちろんプロジェクターのランプ交換やメンテナンスもラクラクです。

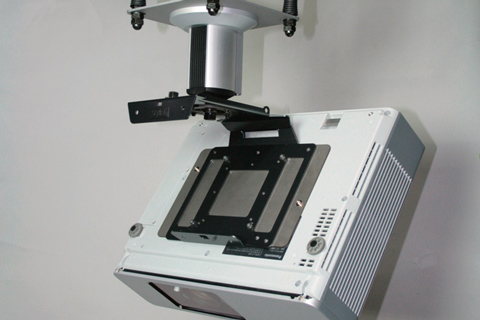

フリーモーション機構

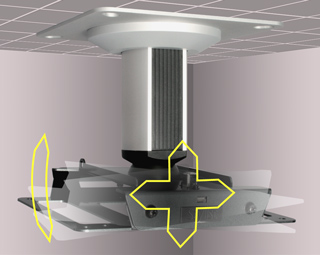

freeangle2.5.jpg フリーモーション機構(ユニバーサルな首降り機構)

プロジェクターの取り付け角度や傾きを調整する際、従来のプロジェクター取付金具のように、あちらこちらのネジやボルトを緩めて調整する作業は必要ありません。フリーモーション機構(ユニバーサルな首降り機構)を採用しているため、たった一箇所のボルトを緩めるだけであらゆる方向への角度変更が可能です。





長期的にも高いコストパフォーマンス

シーリングマウントと VP プレートの2ピース構成

Stylist プロジェクター取り付け金具 は、天井に設置する シーリングマウント部 [SPCM] とプロジェクター底面に取り付ける VPプレート [SPM] の2ピース構成になっており(上のイラスト参照)、VPプレートは主要なプロジェクターメーカー・機種毎に専用設計です。ご注文の際にはお使いのプロジェクター機種をお知らせください(対応機種についてはお問い合わせください)。

VPプレート [SPM] は独立したパーツとしてもご購入いただけるため、将来プロジェクターの機種入れ替えがあっても、VPプレートだけの交換で対応でき、無駄な出費がなく付帯工事も発生しません。





資料

図面

SPCM-180
外観仕様図 (28KB/PDF)
外観仕様図 (56KB/ZIP 圧縮 DXF)

カタログ

マニュアル

プロジェクター天井吊り金具 SPCM
取り扱い設置説明書 (1.3MB/PDF)
プロジェクター天井吊り金具 SPCM-A
取り扱い設置説明書 (1.8MB/PDF)

価格表

SPCM


L(ength) = 天井面からプロジェクター上部までの長さを表します

特殊な長さの場合:825mm や1020mm といった長さの場合(特注製作)、型番はそれぞれ SPCM-825/SPCM-1020 となります。

シーリングマウント SPCM VP プレート SPM
商品名 L (mm) メーカー希望小売価格 商品名 メーカー希望小売価格
SPCM-180 180 オープン価格 SPM-○○○○××××
※VP 機種ごとの型番
オープン価格
SPCM-500 500
SPCM-1000 1000
SPCM-1500 1500
SPCM-2000 2000

シーリングマウント SPCM と VP プレート SPM のセット販売となります。必ずご注文の際にお使いの VP機種をお知らせください。

SPCM-A

商品名 メーカー希望小売価格
SPCM-A オープン価格
